Пример маршрутизации


Рассмотрим процесс маршрутизации на примере.

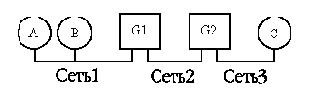

Допустим (см. рис. 2.3.1), хосты А и В находятся в сети 1, сеть 1 соединяется с сетью 2 с помощью маршрутизатора G1. К сети 2 подключен маршрутизатор G2, соединяющий ее с сетью 3, в которой находится хост С.

Рис. 2.3.1. Пример маршрутизации



Таблица маршрутов хоста А выглядит, например, так:

Сеть 1 А Прочие сети G1

Это означает, что дейтаграммы, адресованные узлам сети 1, отправляет сам хост А (так как это его локальная сеть), а дейтаграммы, адресованные в любую другую сеть (это называется маршрут по умолчанию), хост А отправляет маршрутизатору G1, чтобы тот занялся их дальнейшей судьбой.

Предположим, хост А посылает дейтаграмму хосту В. В этом случае, поскольку адрес В принадлежит той же сети, что и А, из таблицы маршрутов хоста А определяется, что доставка осуществляется непосредственно самим хостом А.

Если хост А отправляет дейтаграмму хосту С, то он определяет по IP-адреcу C, что хост С не принадлежит к сети 1. Согласно таблице маршрутов А, все дейтаграммы с пунктами назначения, не принадлежащими сети 1, отправляются на маршрутизатор G1 (это называется маршрут по умолчанию). При этом хост А не знает, что маршрутизатор G1 будет делать с его дейтаграммой и каков будет ее дальнейший маршрут- это забота исключительно G1. G1 в свою очередь по своей таблице маршрутов определяет, что все дейтаграммы, адресованные в сеть 3, должны быть пересланы на маршрутизатор G2. Это может быть как явно указано в таблице, находящейся на G1, в виде

Сеть 3 G2,

так и указано в виде маршрута по умолчанию.

На этом функции G1 заканчиваются, дальнейший путь дейтаграммы ему неизвестен и его не интересует. Маршрутизатор G2, получив дейтаграмму, определяет, что она адресована в одну из сетей (№3), к которым он присоединен непосредственно, и доставляет дейтаграмму на хост С.
