Формат заголовка IP-дейтаграммы
IP-дейтаграмма состоит из заголовка и данных.
Заголовок дейтаграммы состоит из 32-разрядных слов и имеет переменную длину, зависящую от размера поля “Options”, но всегда кратную 32 битам. За заголовком непосредственно следуют данные, передаваемые в дейтаграмме.

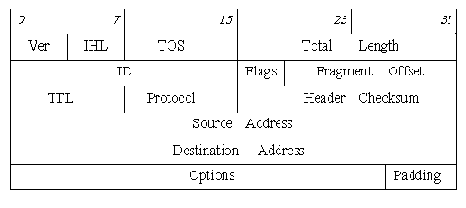

Формат заголовка:
Значения полей заголовка следующие.
Ver (4 бита) - версия протокола IP, в настоящий момент используется версия 4, новые разработки имеют номера версий 6-8.
IHL (Internet Header Length) (4 бита) - длина заголовка в 32-битных словах; диапазон допустимых значений от 5 (минимальная длина заголовка, поле “Options” отсутствует) до 15 (т.е. может быть максимум 40 байт опций).
TOS (Type Of Service) (8 бит) - значение поля определяет приоритет дейтаграммы и желаемый тип маршрутизации. Структура байта TOS:
Три младших бита (“Precedence”) определяют приоритет дейтаграммы:
111 - управление сетью
110 - межсетевое управление
101 - CRITIC-ECP
100 - более чем мгновенно
011 - мгновенно
010 - немедленно
001 - срочно
000 - обычно
Биты D,T,R,C определяют желаемый тип маршрутизации:
D (Delay) - выбор маршрута с минимальной задержкой,
T (Throughput) - выбор маршрута с максимальной пропускной способностью,
R (Reliability) - выбор маршрута с максимальной надежностью,
C (Cost) - выбор маршрута с минимальной стоимостью.
В дейтаграмме может быть установлен только один из битов D,T,R,C. Старший бит байта не используется.
Реальный учет приоритетов и выбора маршрута в соответствии со значением байта TOS зависит от маршрутизатора, его программного обеспечения и настроек. Маршрутизатор может поддерживать расчет маршрутов для всех типов TOS, для части или игнорировать TOS вообще. Маршрутизатор может учитывать значение приоритета при обработке всех дейтаграмм или при обработке дейтаграмм, исходящих только из некоторого ограниченного множества узлов сети, или вовсе игнорировать приоритет.
Total Length (16 бит) - длина всей дейтаграммы в октетах, включая заголовок и данные, максимальное значение 65535, минимальное - 21 (заголовок без опций и один октет в поле данных).
ID (Identification) (16 бит), Flags (3 бита), Fragment Offset (13 бит) используются для фрагментации и сборки дейтаграмм и будут подробнее рассмотрены ниже в п. 2.4.1.
TTL (Time To Live) (8 бит) - “время жизни” дейтаграммы. Устанавливается отправителем, измеряется в секундах. Каждый маршрутизатор, через который проходит дейтаграмма, переписывает значение TTL, предварительно вычтя из него время, потраченное на обработку дейтаграммы. Так как в настоящее время скорость обработки данных на маршрутизаторах велика, на одну дейтаграмму тратится обычно меньше секунды, поэтому фактически каждый маршрутизатор вычитает из TTL единицу. При достижении значения TTL=0 дейтаграмма уничтожается, при этом отправителю может быть послано соответствующее ICMP-сообщение. Контроль TTL предотвращает зацикливание дейтаграммы в сети.
Protocol (8 бит) - определяет программу (вышестоящий протокол стека), которой должны быть переданы данные дейтаграммы для дальнейшей обработки. Коды некоторых протоколов приведены в таблице 2.4.1.
Таблица 2.4.1
Коды IP-протоколов
| Код | Протокол | Описание |
| 1 | ICMP |
Протокол контрольных сообщений
Header Checksum (16 бит) - контрольная сумма заголовка, представляет из себя 16 бит, дополняющие биты в сумме всех 16-битовых слов заголовка. Перед вычислением контрольной суммы значение поля “Header Checksum” обнуляется. Поскольку маршрутизаторы изменяют значения некоторых полей заголовка при обработке дейтаграммы (как минимум, поля “TTL”), контрольная сумма каждым маршрутизатором пересчитывается заново. Если при проверке контрольной суммы обнаруживается ошибка, дейтаграмма уничтожается.
Source Address (32 бита) - IP-адрес отправителя.
Destination Address (32 бита) - IP-адрес получателя.
Options - опции, поле переменной длины. Опций может быть одна, несколько или ни одной. Опции определяют дополнительные услуги модуля IP по обработке дейтаграммы, в заголовок которой они включены. Подробнее опции рассматриваются в пп. , .
Padding - выравнивание заголовка по границе 32-битного слова, если список опций занимает нецелое число 32-битных слов. Поле “Padding” заполняется нулями.
